MATLAB + Blender：让电机仿真“看得见”的完整工作流

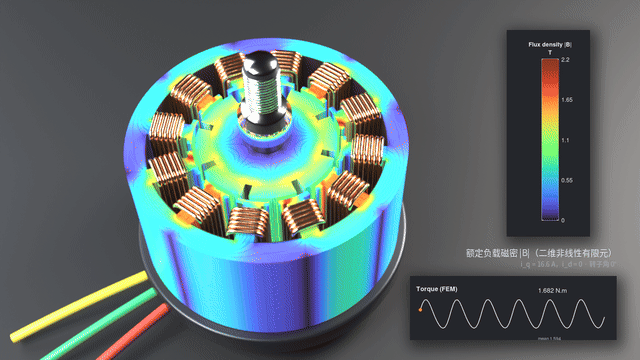

与传统演示动画不同，本系列动画中的磁场分布、转矩与转子转角均来自仿真计算结果，而非人工设置的关键帧。

为什么要把电机仿真做成三维动画

曲线图擅长表达单一物理量随时间的变化，但电机中的许多关系是空间性的：定子电流矢量与转子磁极的相对位置、磁密在齿部与轭部的分布、转矩脉动与齿槽位置的对应关系。将仿真数据映射到三维模型上，可以同时呈现多个物理量及其空间关系，便于教学讲解与方案评审中的沟通。

更重要的是，当每一帧画面都可追溯至仿真数据时，动画本身就成为一种验证手段。例如，在 i_d = 0 控制下，电流矢量应始终超前转子 d 轴 90° 电角度；若导出环节的坐标约定有误，这一关系会在画面中出现系统性偏差，而单看曲线难以察觉。

本讲目标

1. 理解 MATLAB 仿真、数据交换与 Blender 可视化三个环节的分工与接口；
2. 完成 MATLAB 与 Blender 的环境准备，熟悉项目文件结构；
3. 运行一键仿真脚本，并核对输出结果；
4. 在 Blender 中打开场景、播放动画并渲染单帧。

一、整体链路

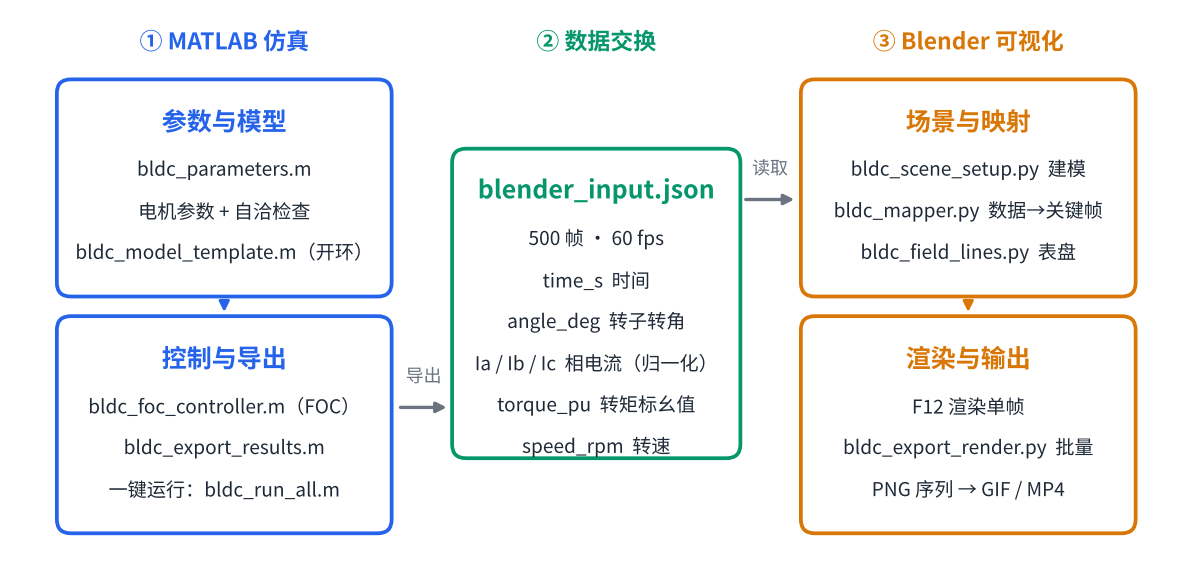

整条链路分为三个环节（图 2）。MATLAB 负责电机建模与控制仿真，输出转速、电流、转矩等时间序列；导出脚本将其整理为一个 JSON 文件；Blender 读取该文件，将每个采样点映射为动画的一帧，驱动转子转动、线圈发光与转子着色。三个环节通过 JSON 文件解耦，仿真计算、数据处理与可视化可以分别开发、分别验证，彼此无需依赖对方的软件环境。

后续内容见微信公众号（本讲免费）

网站版仅收录摘要与第一节。完整正文载于微信公众号「蓝博摆线实验室」同题文章，第 0 讲为免费导读，内容包括：

• 二、环境准备
• 三、第一步：运行 MATLAB 仿真（含运行结果核对表）
• 四、第二步：数据交换文件
• 五、第三步：在 Blender 中查看与渲染
• 六、学完本系列后可以做到什么（六讲覆盖的技术一览）
• 七、关于本合集（付费合集「BLDC 电机仿真与可视化」第 1–6 讲，每讲附完整代码包）
• 附：第 0 讲代码包——参数、开环与 FOC 仿真、数据导出、Blender 场景与脚本（附运行说明与参考数值）

以微信扫描二维码关注「蓝博摆线实验室」，可通过文章标题检索或经合集入口阅读全文。
配套计算页 bldc.html 在本站免费开放。
