改一个参数立刻出结果，这个数能信几分？
摘要：我们的 PMSM 快速设计平台每个数都走有限元，代价是慢：算一次齿槽约 3 分钟，带载转矩约 6 分钟。解析公式不到 1 毫秒，但它算出来的数能信几分？本文在同一台 15 kW 表贴式永磁同步电机上，把解析估算和有限元逐项对账：差得最多的是定子铁耗（−9.2 %），4000 rpm 线电压只差 0.28 %，判定却相反。文末是下一版 App（V1.1，开发中）的界面方案：快算给方向，有限元下结论，两列并排进报告。
一、解析和有限元，差的不只是精度
把解析结果和有限元并排放，最容易犯的错，是把所有的「差」都当成「误差」。两边的关系其实分几种：
| 标签 | 意思 | 这台电机上的例子 |
|---|---|---|
| 独立 | 解析和有限元互不依赖，差值可以当验证 | 平均转矩 T = 1.5·p·ψm·√2·I |
| 标定 | 解析公式里有系数是用有限元反推出来的 | 漏磁系数 kσ 0.921；铁耗用到的带载磁密与波形系数 |
| 同式 | 两边用的是同一个公式 | 铜耗：有限元这一项也按电阻公式算 |
| 口径不同 | 算的不是同一个量，不比差值 | Lq：解析不含饱和，有限元是 30.8 A 带载 |
标定过的项，在标定点上一定对得上，这并不说明公式对。尺寸一改，标定系数就可能失效，而这时你最需要它准。所以每个解析数后面，要先看它是哪一种，再看差多少。
二、15 kW 基准上的逐项对账
解析列是本站 电机参数化设计 页用的同一套公式在 15 kW 基准（极弧系数 0.8533、kσ 0.921）下的计算值；有限元列取自 App 的回归与实测。

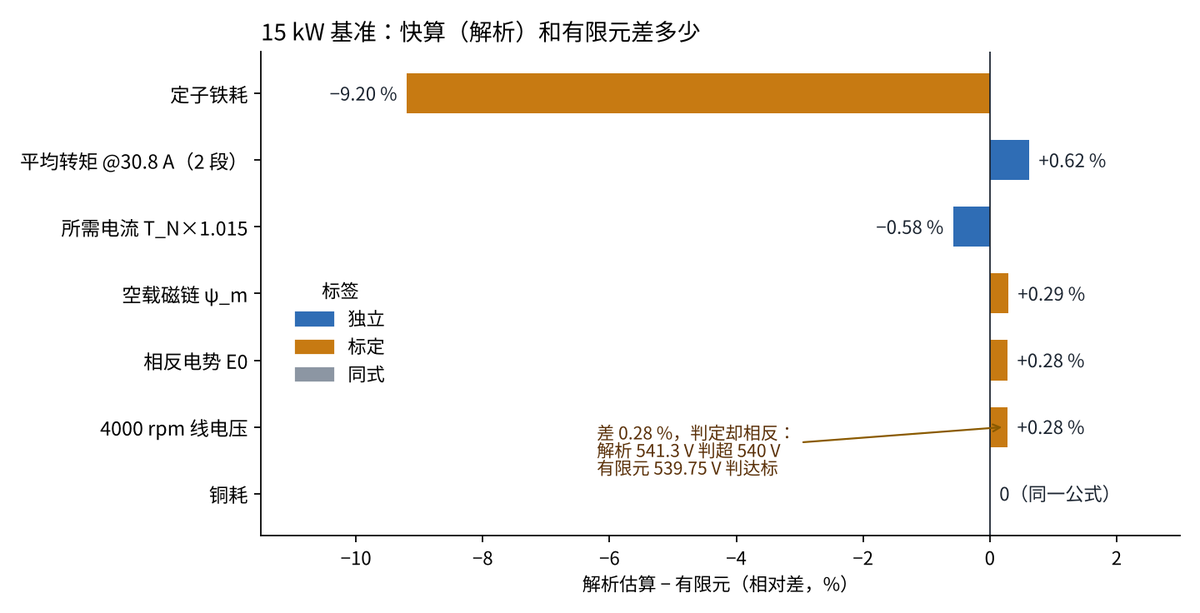

| 指标 | 解析 | 有限元 | 差 | 标签 |
|---|---|---|---|---|
| 平均转矩（30.8 A，斜极 2 段） | 48.75 N·m | 48.443 N·m | +0.62 % | 独立 |
| 达到 TN × 1.015 所需电流 | 30.62 A | 30.8 A | −0.58 % | 独立 |
| 空载磁链 | 0.1881 Wb | 0.18759 Wb | +0.29 % | 标定 |
| 3000 rpm 相反电势（有效值） | 167.2 V | 166.69 V | +0.28 % | 标定 |
| 4000 rpm 空载线电压峰值（2 段） | 541.3 V | 539.75 V | +0.28 % | 标定 |
| 定子铁耗 | 454.5 W | 500.6 W | −9.2 % | 标定 |
| 效率（不含机械损耗） | 95.96 % | 95.77 % | +0.19 个百分点 | 标定 |
| 铜耗（120 °C） | 177.1 W | 177.1 W | 0 | 同式 |
表 1 解析估算与有限元对账（15 kW 基准）
差得最多的是铁耗
解析铁耗用到的带载齿、轭磁密和波形系数，都是第一季第 10 篇在极弧系数 0.80 下用有限元定的；那时有限元 454.4 W、解析 454.5 W，对得很好。现在的定稿是 0.8533，有限元铁耗涨到 500.6 W，解析的输入没跟着变，还是 454.5 W，于是偏低 9.2 %，效率因此高估 0.19 个百分点。
标定量只在标定点上准。这台电机只改了一个极弧系数，铁耗就差了 9 %。
差 0.28 %，判定却反过来
4000 rpm 线电压，解析 541.3 V，有限元 539.75 V，只差 0.28 %。但母线是 540 V：解析判超了 1.3 V，不达标；有限元判还剩 0.25 V，达标（余量 0.05 %）。这台电机的匝数本来就是贴着电压线选的。离验收线越近，解析越不能下判定。
有些数只有一边能给
只有有限元能给的：齿槽峰峰 0.3384 N·m、转矩脉动 3.23 %、Ld 0.7551 mH、带载齿部截面平均磁密 1.5731 T（μr 408，按 μr < 500 判饱和）。只有解析的：槽满率 0.380、相电阻 0.0622 Ω、绕组最高温度 101.6 °C、磁钢温度 100.3 °C（一维热网络，散热系数 140 W/(m²·K)）。

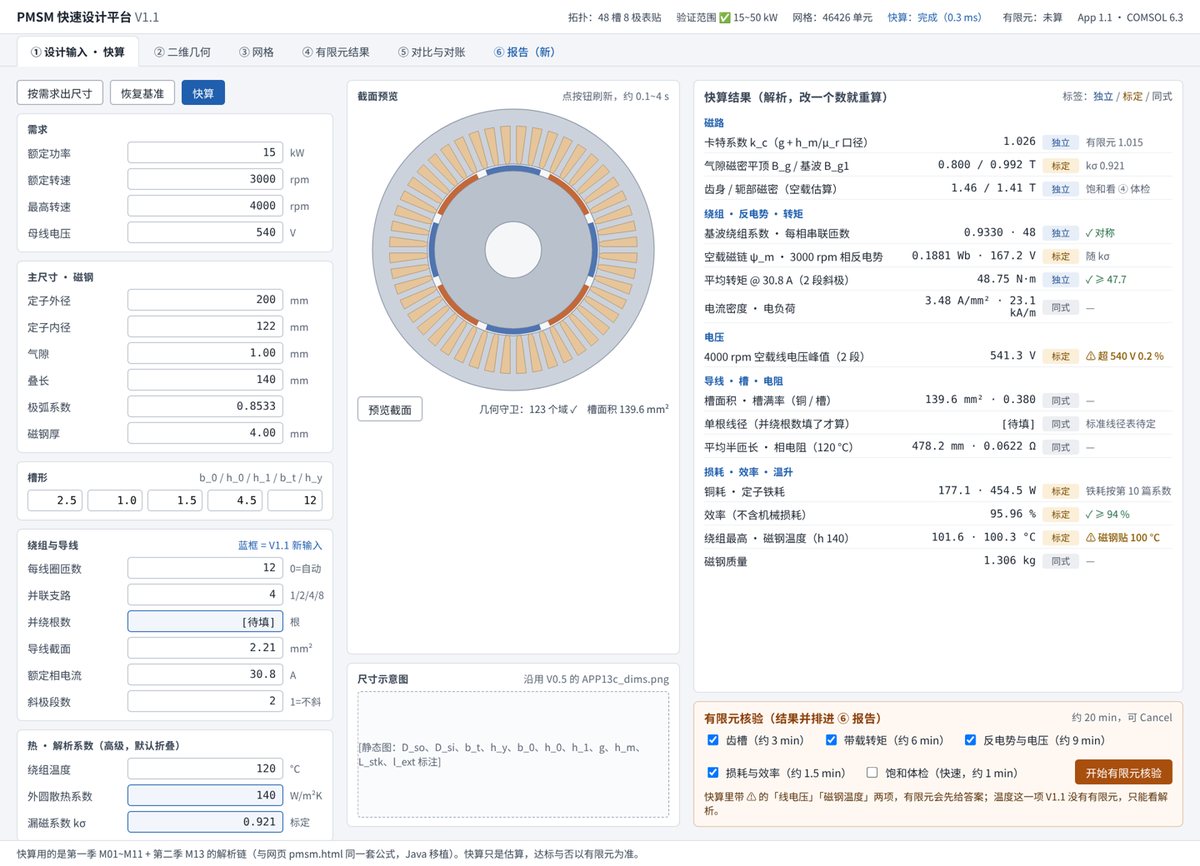

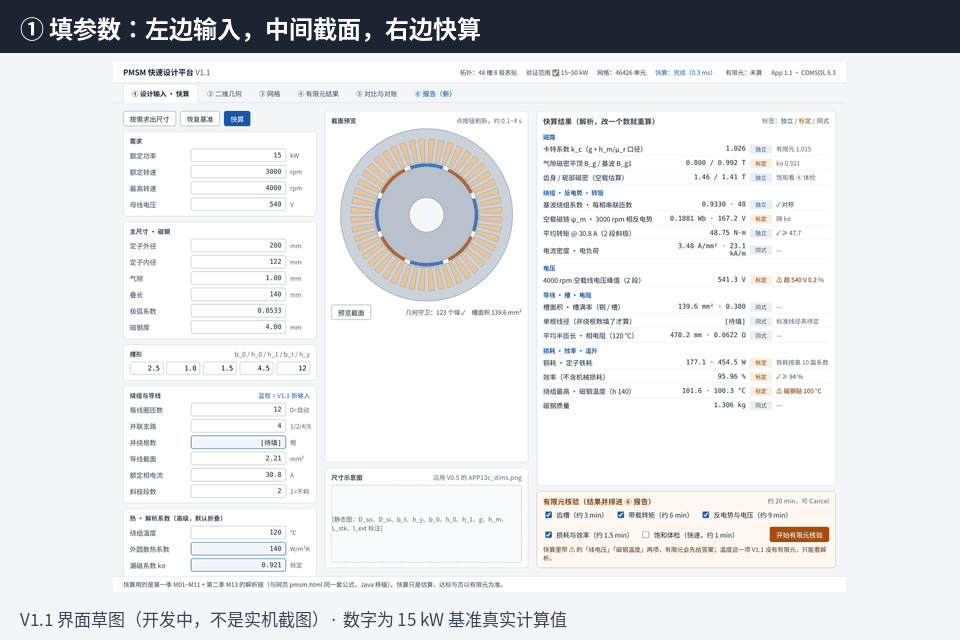

三、下一版 App 要加什么（V1.1，开发中）
- 快算栏：用本站电机参数化设计页那套解析公式（第一季 M01~M11、第二季槽极配合 M13），改一个数就重算；计划移植进 App，并用同一批用例再核一遍。
- 新输入：并绕根数（算单根线径；标准线径表出处未定，定之前只显示计算线径）、外圆散热系数（温升估算）、漏磁系数 kσ（标「标定」）。每线圈匝数填 0，给出建议匝数，点「采用」才改。
- 一键有限元核验：齿槽、带载转矩、反电势与电压、损耗与效率，合计约 20 分钟，可中途取消。

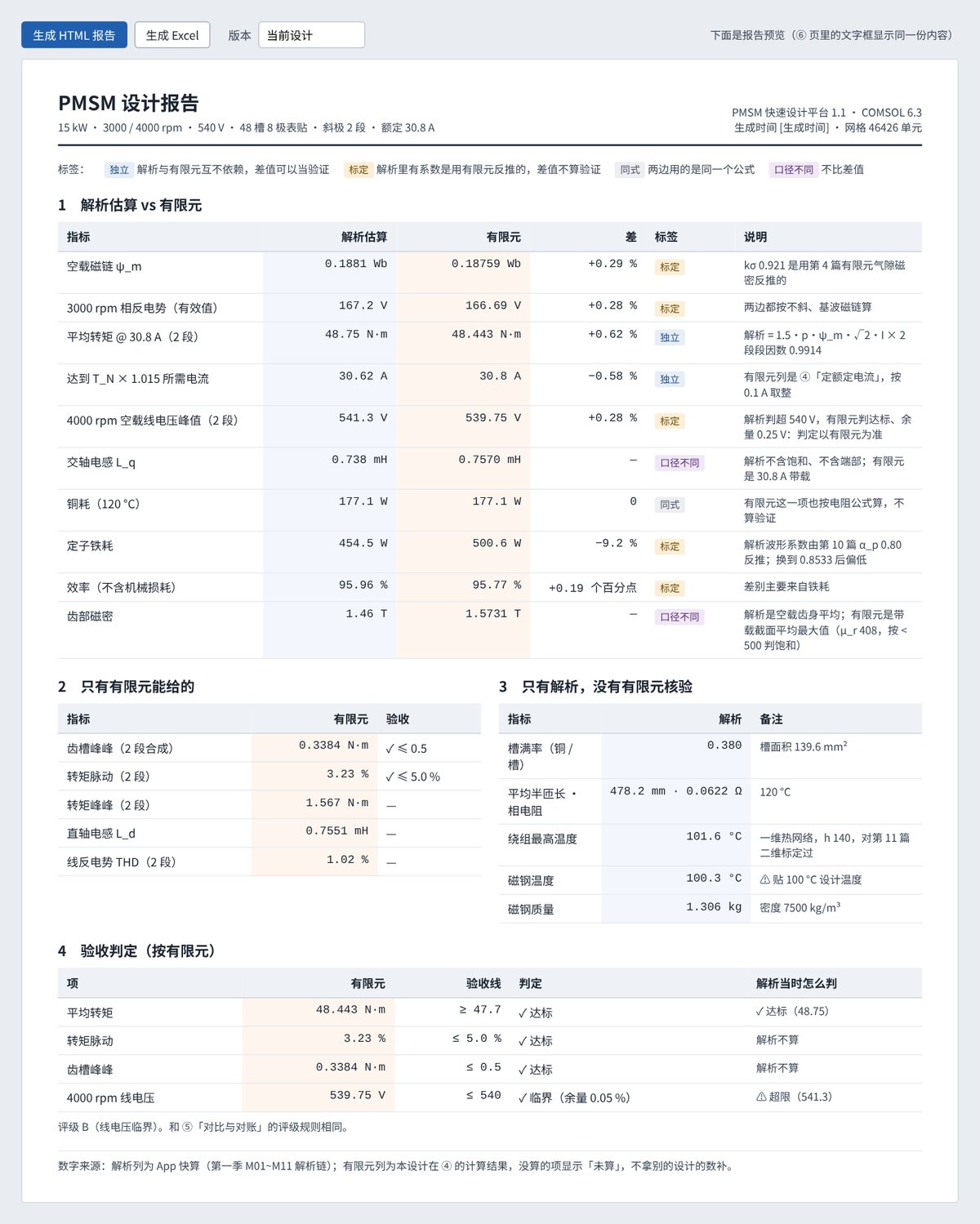

- ⑥ 报告：解析与有限元两列并排，标出差和标签；验收只按有限元判；没算的项写「未算」，不拿别的设计的数补；可存 HTML 与 Excel。
四、工程经验
- 先看标签，再看差值。标定过的项在基准点上对得好，不代表换了设计还准。
- 离验收线越近，越要算有限元。离线还远的项，解析够用；贴着线的项，要有限元说了算。
- 同一个公式算出来的「对上了」，不算验证。铜耗两边都是 177.1 W，因为用的是同一个电阻公式。
- 快算给方向，有限元下结论。两个数并排放，比只给一个数更诚实。
五、项目进度
App 版本 0.5 试用版（COMSOL 6.3，48 槽 8 极表贴式，15~50 kW）
已完成 五个页签、11 个计算按钮；回归 27 项全过；30 / 50 kW 相似 8 项全过
编译版本机运行通过
待做 干净电脑测试；导出（参数文件、Excel、报告）
V1.1 界面方案（本文），开发中
获取 分发授权办理中，确认后再公布获取方式
快算现在就能用：电机参数化设计（Beta） 用的就是 V1.1 快算那套公式，改一个参数，结果跟着重算，每一环都和这台样机的 COMSOL 实测并排对拍。
